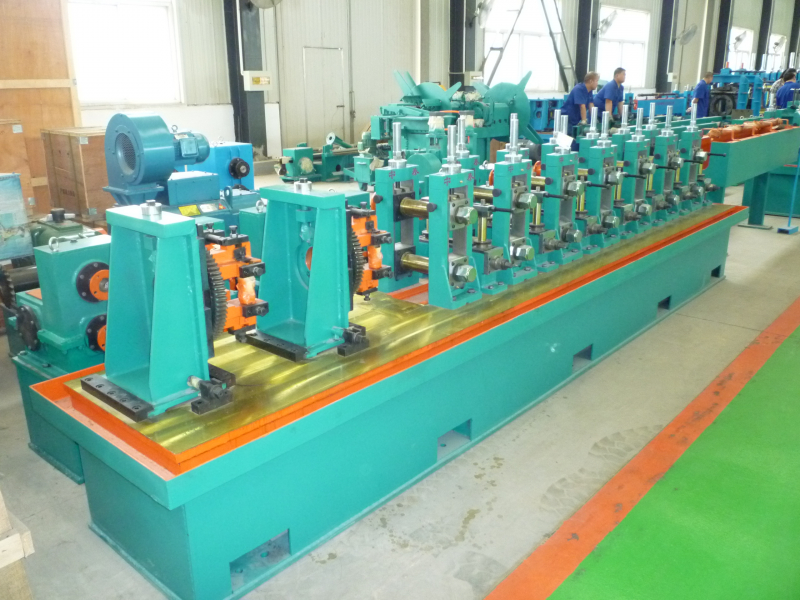

Трубоэлектросварочный агрегат ТЭСА 20-50

Трубоэлектросварочный агрегат ТЭСА 20-50 с высокочастотной сваркой проектирована для производства круглых труб внешнего диаметра 20мм-50мм с толщиной стенки 0.8мм-3.0мм и профильных труб 15x15мм-40x40мм с толщиной стенки 0.8мм-2.0мм технологией деформации смятия из круглой на кватрадную (прямоугольную) трубу в участке калибровки. Наши оборудования обеспечат небольшую себестоимость Вашей закупки и производства, обеспечат свое качество и качество выпускаемых труб.

Технический процесс Загрузка рулона → Разматывание → Отрезка и сварка встык начала и конца рулонов → запас в накопителе → Прокатное формирование → Высокочастотная индукционная сварка → Снятие внешнего грата→ Охлаждение водой → Калибровка → Отрезка → Ролики вытаскивания → Упаковка → Складирование

Главные технические параметры Типоразмеры труб Круглая: диаметр 20мм-50мм Толщина стенки: 0.8-3.0мм Профильная: 15x15-40x40мм Толщина стенки: 0.8-2.0мм Длина трубы: 6-12м Нормы рулонной стали Низкоуглеродистая сталь и низколегированная сталь: σs ≤ 235 МПа Ширина рулона: 60мм-160мм Внутруний диаметр рулона: 470-510мм Внешний диаметр рулона: Макс. 1800мм Вес рулона: Макс. 1.5т Темп производства: Макс. 90 м/мин (Внимение: макс. диаметр, макс. толщина и макс. скорость всесте не допускаются) Направление производства: Слева и справа Высота низкого уровня линии прокатки: +800мм Электропитание: 380 В, 50 Гц Общая мощность: Прибл. 400кВт Общие размеры линии: Прибл. 50x5м
