Станок токарно-винторезный 1М63НФ1 с УЦИ

Дмитрий Алексеев05 ноября 2021 time 17:47 раздел:Главная Пресс-релизы

Благодаря жесткости, виброустойчивости и температурной стабильность, токарно-винторезный станок 1М63НФ1 с УЦИ, позволяют получать необходимую точность обработки;

  • Размер шрифта
  • просмотровсегодня: 1 всего: 219
  • комментариев: 0добавить комментарий

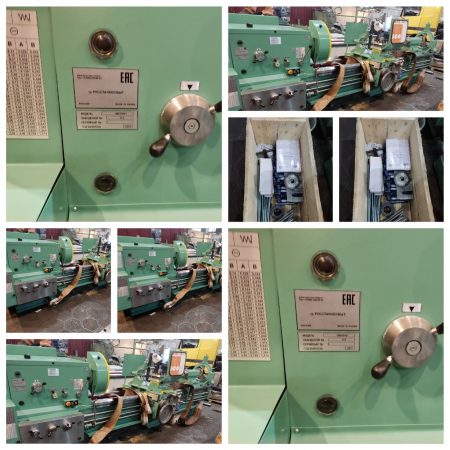

Станок токарно-винторезный 1М63НФ1 с УЦИ

Станок токарно-винторезный 1М63НФ1 с УЦИ

Токарно-винторезный станок 1М63НФ1 С УЦИ :



Особенности конструкции:

  • Благодаря жесткости, виброустойчивости и температурной стабильность, токарно-винторезный станок 1М63НФ1 с УЦИ, позволяют получать необходимую точность обработки;
  • 2х призменные направляющие станины в сочетании с высокой надежностью других узлов, что обеспечивает на длительный срок эксплуатировать токарно-винторезный станок1М63НФ1 с УЦИ , с сохранением первоначальной точности;
  • Частота обратного вращения шпинделя в 1,3 раза выше, чем прямого, что сокращает время обработки резьб;
  • Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
  • Точение коротких конусов производится механической подачей резцовых салазок, развёрнутых на нужный угол;
  • Коробка подач обладает высокой жесткостью кинематической цепи;
  • Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
  • Ограждения зоны резания и патрона, электрические и механические блокировки Токарный станок 1М63Нгарантируют безопасную работу на станке.

































Технические характеристики

Токарно-винторезный станок 1М63НФ1 с УЦИ

Наибольший диаметр заготовки, мм:
- устанавливаемой над станиной 700
-обрабатываемой над станиной 630
-обрабатываемой над суппортом 350
-устанавливаемой над выемкой станины 900*


700
630
350
900*

 Наибольшая длина обрабатываемой заготовки, мм

 750-10000

Длина выемки в станине от торца фланца шпинделя, мм

450*

Размер конца шпинделя передней бабки по DIN

11М

Количество ступеней частот вращения шпинделя

22

Диаметр цилиндрического отверстия в шпинделе, мм

105 (80)

Пределы частот вращения шпинделя, об/мин

10-1250

Пределы рабочих подач, мм/об:
-продольных - поперечных  - резцовых салазок

0,033-5,6
0,013-2,064
0,010-1,76

Пределы шагов нарезаемых резьб:
-метрических, мм
-дюймовых, ниток/дюйм
-модульных, модуль
-питчевых, питч диам.


1-224
28-0,25
0,25-56
112-0,5

Ускоренное перемещение суппорта, мм/мин:
-продольное
-поперечное


5200
2000

Наибольший вес устанавливаемой заготовки, кг

3500

Мощность главного привода, кВт

15




Стандартное оборудование:

  • люнет неподвижный (диам. 20-350 мм)
  • люнет подвижный (диам. 20-150 мм);
  • патрон трехкулачковый диам. 400 мм

Оборудование за отдельную плату:

  • патрон четырехкулачковый диам.500мм;
  • люнет неподвижный (диам. 200-410мм, диам. 40-215мм, диам. 20-160мм);
  • резьбоуказатель;
  • конусная линейка;
  • резцедержатель с быстросъемными блоками
