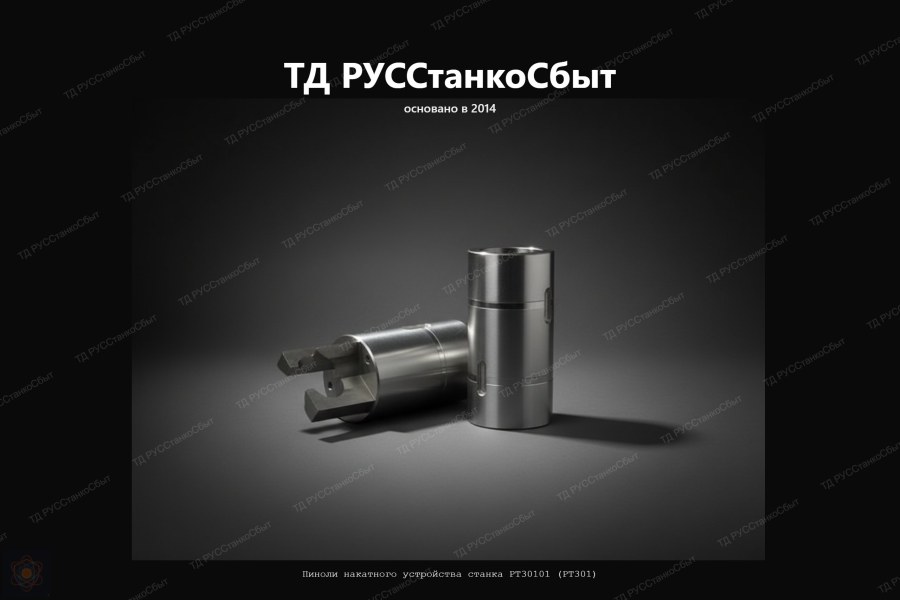

Пиноль задней бабки: устройство узла, причины износа и варианты ремонта

Пиноль — подвижная деталь задней бабки токарно-винторезного станка, которая выдвигается из корпуса вдоль оси станка и передаёт осевое усилие от маховика к центру или осевому инструменту. От состояния её наружной цилиндрической поверхности и внутреннего посадочного конуса напрямую зависит точность поджатия заготовки и, как следствие, точность обработки в целом. Ниже рассмотрены конструкция пиноли, типичные причины и признаки её износа, а также подходы к восстановлению детали без выдуманных числовых допусков — только общая методология и инженерная практика.

Конструкция пиноли и её место в узле

Краткий ответ. Пиноль — это ступенчатый цилиндрический шток с коническим отверстием под центр на переднем торце, который перемещается внутри корпуса задней бабки по прецизионной посадке и фиксируется зажимом в рабочем положении.

Снаружи пиноль представляет собой шлифованный цилиндр, сопрягаемый с расточкой корпуса бабки по посадке с минимальным зазором — это нужно для отсутствия перекоса при осевой нагрузке резания. На заднем торце пиноли нарезана резьба или выполнено гнездо под гайку механизма перемещения винт-гайка, либо предусмотрен паз под рейку или ходовой винт, в зависимости от конструкции конкретной модели станка. Переднее отверстие пиноли выполняется в виде конуса Морзе или метрического конуса — в него устанавливается центр, сверлильный патрон или инструмент с хвостовиком. Снаружи по длине пиноли нередко нанесена шкала для приблизительного контроля величины выдвижения.

Сама пиноль работает в паре с двумя элементами: направляющей расточкой корпуса, обеспечивающей прямолинейность хода, и зажимным устройством, которое после установки стопорит пиноль относительно корпуса на время обработки. Осевое перемещение обеспечивает механизм винт-гайка или, реже, зубчато-реечная пара с ручным приводом от маховика.

Материалы и термообработка пиноли

Краткий ответ. Для деталей такого типа в станкостроении традиционно применяют среднеуглеродистые и легированные конструкционные стали с последующей поверхностной закалкой рабочих поверхностей.

Пиноль испытывает сочетание осевой нагрузки, истирания о направляющую расточку корпуса и, зачастую, ударных нагрузок при работе с центром. Для подобных валов и штоков в машиностроении типично применение стали 45 в улучшенном состоянии либо легированной стали 40Х с закалкой ТВЧ наружной поверхности — это даёт износостойкую поверхность при сохранении вязкой сердцевины, устойчивой к ударным нагрузкам. Внутренний конус под инструмент обычно шлифуется после термообработки для получения нужной чистоты поверхности и геометрии посадочного места. Точные марки стали и режимы термообработки для каждой конкретной модели уточняются по паспорту станка или рабочему чертежу детали.

Причины и признаки износа

Краткий ответ. Основные причины износа пиноли — абразивное истирание при частых перемещениях, ударные нагрузки при контакте с центром и попадание стружки и абразивной пыли в зазор между пинолью и корпусом.

Наиболее показательный признак износа — люфт, ощутимый рукой при попытке покачать выдвинутую пиноль в радиальном направлении: он говорит либо об увеличенном зазоре в расточке корпуса, либо о выработке самой пиноли. Второй частый признак — биение центра, установленного в конус пиноли, которое проявляется характерной огранкой или конусностью на обработанной поверхности заготовки со стороны задней бабки. Третий признак — затруднённый или неравномерный ход пиноли при вращении маховика, обычно связанный с износом или загрязнением резьбы механизма перемещения, а также с коррозией или задирами на направляющей поверхности при недостаточной смазке.

Отдельная категория дефектов — механические повреждения конуса при неаккуратной установке инструмента или ударе, а также затягивание пиноли в изношенном состоянии, когда зажимное устройство перестаёт держать деталь неподвижно под осевой нагрузкой резания.

Восстановление или замена: как выбрать решение

Краткий ответ. При износе наружной поверхности пиноли применяют шлифование в ремонтный размер с последующей ответной доработкой расточки корпуса либо нанесение покрытия с последующим шлифованием под номинал; при разбитом внутреннем конусе — расточку и последующее шлифование конуса заново; при выработке резьбы механизма перемещения деталь обычно заменяют целиком.

Выбор между восстановлением и заменой пиноли зависит от степени и характера износа. Поверхностный износ без потери прямолинейности часто устраняют шлифованием детали в ремонтный размер с последующей подгонкой сопрягаемой расточки корпуса или установкой компенсирующей втулки. Если изношен или разбит внутренний конус, а сама пиноль в остальном сохранила геометрию, целесообразна расточка конуса на больший диаметр с последующей установкой переходной втулки либо перешлифовка конуса с проверкой по калибру. При значительном искривлении оси пиноли, трещинах или предельном износе резьбы механизма перемещения ремонт обычно экономически нецелесообразен, и деталь изготавливают заново по образцу или чертежу.

Устройство и требования к точности сопрягаемого шпиндельного узла станка рассмотрены в статье «Шпиндели токарных станков: конструкция и требования к точности». Порядок изготовления детали по чертежу или образцу при отсутствии готовой позиции в каталоге — в статье «Изготовление деталей по чертежу и образцу». Порядок оформления заказа на деталь по шифру или по параметрам — в статье «Как заказать запчасть по шифру».

Подобрать деталь: https://td-rss.ru/catalog · https://td-rss.ru/contacts

Заказ и поставка

Поставка запчастей для станков 1М63, 1Н65, 16К20, 16К40 из Москвы и Рязани.

Номенклатура: валы, вал-рейки, вал-шестерни, ходовые винты, гайки маточные, диски фрикционные, зубчатые и конические колёса, червячные пары, обгонные и фрикционные муфты, шкивы, электромуфты, ШВП, резцедержатели, револьверные головки, оснастка для патронов.

Модели: 1М63, 1М63Н, 163, ДИП-300, 1Н65, 16К20, 16К40, 1К62, РТ983, 1П756ДФ3, РТ117, РТ817, 16М30Ф3, РТ301, UBB112 и другие.

- Email: zakaz@td-rss.ru

- Сайт: https://td-rss.ru

Поставка — ТД РУССтанкоСбыт.

Частые вопросы

Что такое пиноль задней бабки?

Подвижный шток внутри корпуса задней бабки, который выдвигается вдоль оси станка и удерживает центр или осевой инструмент через конусное отверстие на переднем торце.

Как понять, что пиноль изношена?

По люфту при покачивании выдвинутой пиноли рукой, по биению установленного в неё центра и по появлению огранки или конусности на обработанной поверхности заготовки.

Можно ли восстановить изношенную пиноль без замены?

Да, при поверхностном износе применяют шлифование в ремонтный размер с подгонкой корпуса; при разбитом конусе — расточку с установкой втулки или перешлифовку конуса.

Какие стали обычно используют для пиноли?

Типично применяются сталь 45 в улучшенном состоянии или легированная сталь 40Х с закалкой ТВЧ рабочих поверхностей — конкретная марка уточняется по паспорту станка.

Почему важна точность посадки пиноли в корпусе?

Увеличенный зазор в этой паре напрямую даёт радиальный люфт пиноли, который передаётся на центр и снижает точность обработки заготовки, поджатой этим центром.

Что делать при затруднённом ходе пиноли?

Проверить состояние резьбы механизма винт-гайка и смазку направляющей поверхности; при износе резьбы механизм обычно требует замены, а не восстановления.

Как оформить заказ на новую пиноль?

Порядок — от указания шифра или параметров детали (диаметр, длина, тип конуса) до отгрузки — описан в статье «Как заказать запчасть по шифру».
