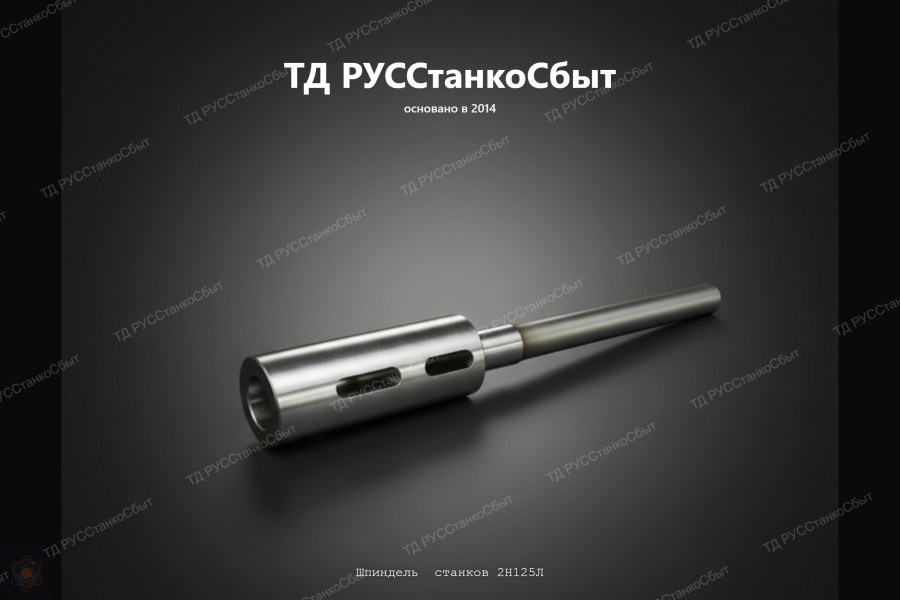

Шпиндель токарного станка: устройство узла и требования к точности вращения

Шпиндель — главный вращающийся вал токарно-винторезного станка, на переднем конце которого закрепляется патрон, планшайба или поводковое устройство с заготовкой. Именно точность вращения шпинделя — минимальное радиальное и осевое биение — определяет предельно достижимую точность обработки на станке в целом, поэтому шпиндельный узел традиционно относится к наиболее ответственным узлам станка. В статье рассмотрены устройство шпинделя, его посадочные места, требования к точности и типичные причины потери этой точности при эксплуатации — без выдуманных цифр допусков для конкретных моделей.

Устройство шпинделя и его посадочные места

Краткий ответ. Шпиндель — это ступенчатый полый вал с передним фланцем или резьбой под патрон, коническим отверстием для установки центра или оправки и несколькими шейками под опорные подшипники.

Передний конец шпинделя выполняется в виде фланца с центрирующим пояском и крепёжными отверстиями либо в виде резьбы — на этот конец устанавливается патрон, планшайба или поводковое устройство. Внутри шпинделя по всей длине проходит сквозное отверстие, на переднем участке которого выполнен конус (метрический или конус Морзе) для установки центра, оправки или подающего механизма прутка. Средняя часть шпинделя несёт одну или несколько шеек с точно обработанными посадочными поверхностями под подшипники передней и задней опор — именно эти шейки задают точность и жёсткость вращения. На части длины шпинделя нарезаны шлицы или установлено зубчатое колесо для передачи крутящего момента от коробки скоростей.

Конструктивно опоры шпинделя выполняются либо на подшипниках качения — как правило, роликовых конических или радиально-упорных для восприятия комбинированной нагрузки, либо, в отдельных случаях, на подшипниках скольжения повышенной точности. Регулировка зазора в опорах обеспечивается гайками или прокладками и является штатной операцией обслуживания узла.

Требования к точности шпиндельного узла

Краткий ответ. К шпинделю предъявляются требования по радиальному биению посадочных поверхностей под патрон и центр, по осевому люфту в опорах и по соосности переднего и заднего посадочных мест — конкретные числовые допуски определяются классом точности станка по ГОСТ 8 и указываются в паспорте станка.

Радиальное биение переднего центрирующего пояска и внутреннего конуса шпинделя напрямую переносится на биение заготовки, закреплённой в патроне или на центре, и, соответственно, на точность и шероховатость обработанной поверхности. Осевой люфт в опорах шпинделя влияет на точность обработки торцовых поверхностей и на стабильность размера при упоре в осевом направлении. Соосность передней и задней опор определяет отсутствие перекоса оси вращения, что особенно критично при обработке длинных заготовок и нарезании резьбы. Все числовые значения этих допусков относятся к классу точности конкретного станка (Н, П, В, А, С по ГОСТ 8) и подтверждаются его паспортом — обобщённых цифр для всех моделей не существует.

Материалы и термообработка шпинделя

Краткий ответ. Для шпинделей токарных станков в машиностроении традиционно применяют легированные стали типа 40Х с последующей закалкой ТВЧ посадочных шеек, а для дорожек качения подшипников — подшипниковую сталь ШХ15.

Сам шпиндель как высоконагруженная деталь, работающая на изгиб и кручение с одновременным требованием износостойкости посадочных шеек, обычно изготавливается из среднелегированной конструкционной стали (например, 40Х) с последующей закалкой ТВЧ рабочих поверхностей и шлифованием посадочных мест под номинальные размеры. Подшипники опор шпинделя, как покупные изделия, изготавливаются из подшипниковой стали ШХ15 с объёмной закалкой дорожек качения — это стандартный материал для тел и колец качения в машиностроении. Конкретные марки стали и режимы термообработки для шпинделя определённой модели станка уточняются по рабочему чертежу или паспорту.

Причины потери точности и типичные неисправности

Краткий ответ. Основные причины потери точности шпиндельного узла — износ или разрегулировка подшипников опор, ослабление посадки шпинделя в корпусе бабки и повреждение посадочных поверхностей под патрон или центр.

Со временем эксплуатации подшипники опор шпинделя изнашиваются неравномерно: сначала увеличивается осевой люфт, устраняемый штатной подтяжкой регулировочной гайки, а затем появляется радиальный люфт, требующий замены подшипника. Повреждение конуса или центрирующего пояска переднего конца шпинделя, как правило, происходит при неаккуратном монтаже патрона или ударе оправкой и проявляется биением закреплённой детали даже при исправных опорах. Перегрев узла при недостаточной смазке или чрезмерной затяжке подшипников ускоряет их износ и может привести к отпуску закалённого слоя шеек шпинделя, что снижает их твёрдость и износостойкость.

Устройство подтягивания зазоров и восстановление шпинделя относится к сложному ремонту, поэтому решение о ремонте или замене принимается индивидуально по результатам дефектации. Смежный узел — пиноль задней бабки, работающая совместно со шпинделем при поджатии длинной заготовки, описан в статье «Пиноль задней бабки: конструкция, износ, восстановление». Устройство револьверных головок станков с ЧПУ, куда также передаётся вращение от аналогичного по функции шпинделя, — в статье «Револьверные головки станков с ЧПУ: типы и прижимы инструмента». Изготовление шпинделя по чертежу или образцу при отсутствии готовой позиции — в статье «Изготовление деталей по чертежу и образцу», порядок заказа по шифру — в статье «Как заказать запчасть по шифру».

Подобрать деталь: https://td-rss.ru/catalog · https://td-rss.ru/contacts

Заказ и поставка

Поставка запчастей для станков 1М63, 1Н65, 16К20, 16К40 из Москвы и Рязани.

Номенклатура: валы, вал-рейки, вал-шестерни, ходовые винты, гайки маточные, диски фрикционные, зубчатые и конические колёса, червячные пары, обгонные и фрикционные муфты, шкивы, электромуфты, ШВП, резцедержатели, револьверные головки, оснастка для патронов.

Модели: 1М63, 1М63Н, 163, ДИП-300, 1Н65, 16К20, 16К40, 1К62, РТ983, 1П756ДФ3, РТ117, РТ817, 16М30Ф3, РТ301, UBB112 и другие.

- Email: zakaz@td-rss.ru

- Сайт: https://td-rss.ru

Поставка — ТД РУССтанкоСбыт.

Частые вопросы

Из чего состоит шпиндель токарного станка?

Из ступенчатого полого вала с передним фланцем или резьбой под патрон, внутренним конусом под центр или оправку и шейками под опорные подшипники.

Что определяет точность работы шпиндельного узла?

Радиальное биение посадочных поверхностей под патрон и центр, осевой люфт в опорах и соосность передней и задней опор шпинделя.

От чего зависят числовые допуски на биение шпинделя?

От класса точности станка по ГОСТ 8 (Н, П, В, А, С) — конкретные значения указаны в паспорте станка данной модели.

Какие подшипники обычно устанавливают в опоры шпинделя?

Как правило, роликовые конические или радиально-упорные подшипники качения, реже — подшипники скольжения повышенной точности.

Какая сталь применяется для изготовления шпинделя?

Типично легированная конструкционная сталь (например, 40Х) с закалкой ТВЧ посадочных шеек; подшипники опор изготавливаются из стали ШХ15.

Как проявляется износ шпиндельного узла на практике?

Появлением осевого и радиального люфта в опорах, биением закреплённой в патроне заготовки и снижением точности обработки, особенно по торцовым поверхностям.

Можно ли отремонтировать шпиндель без полной замены?

В ряде случаев да — регулировкой зазора подшипников, шлифованием посадочных шеек в ремонтный размер или заменой подшипников без замены самого вала; решение принимается по результатам дефектации.

Как заказать шпиндель или его подшипники?

Порядок оформления заказа по шифру или параметрам детали описан в статье «Как заказать запчасть по шифру»; при отсутствии готовой позиции возможно изготовление по чертежу — статья «Изготовление деталей по чертежу и образцу».
