Назначение

Такие специализированные устройства как глубинные вибраторы, имеют своей задачей улучшение и оптимизацию бетонных работ. Например, после заливки бетонной смесью опалубки будущего изделия или конструкции, используя глубинный вибратор Wacker до начала схватывания бетона, удаётся практически полностью избавиться от воздушных пузырьков в растворе, добиться более плотного контакта компонентов смеси и более равномерного заполнения формы бетоном. Эти простые действия дают значимый результат: увеличивается прочность бетона и его сопротивляемость перепаду температур, и как следствие возрастает долговечность и надёжность железобетонных и бетонных изделий и конструкций.

Основное устройство

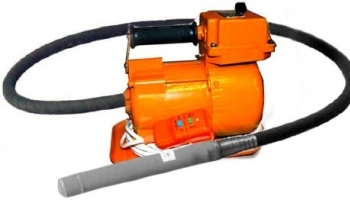

Глубинный вибратор состоит из трёх основных элементов. Первое - это двигатель. Второе - рабочий орган, так называемая булава. И третье - это элемент, соединяющий двигатель и булаву в единое устройство. Рассмотрим их подробнее:

1. Двигатель

Могут использоваться электрические двигатели от 0.6 до 3 кВа, в зависимости от конструктивных особенностей и необходимой расчётной мощности. Электродвигатели могут быть как трёхфазные (380 В), так и однофазные (от 42, до 240 В).

Кроме электродвигателя может применяться компрессор, но тогда уже и конструкция двух других составных вибратора тоже меняется.

2. Булава

Рабочий орган глубинного вибратора изготавливается из металла и является источником вибрационных колебаний. Обработку бетона проводят погружением булавы в раствор на 10-30 секунд, в зависимости от плотности смеси.

Различаются булавы по конструкции, по виду привода и по диаметру (от 25, до 65 мм). С увеличением диаметра увеличивается и мощность вибрационного излучения.

3.Гибкий привод – соединитель

Представляет собой гибкий трос в гибкой предохранительной оплётке. Различаются диаметром и длинной (от 0.3, до 9 м), в зависимости от мощности и конструкционных особенностей.

Конструктивное исключение из перечисленного являют собой глубинные высокочастотные вибраторы. Высокочастотный электродвигатель находится в булаве, которая отличается большей производительностью, чем вибраторы других конструкций.

Питается электродвигатель высокочастотного вибратора от отдельного преобразователя, увеличивающего частоту переменного тока с 50-60, до 200 Гц.

Высокочастотные вибраторы отличаются от механических собратьев компактностью и высокой производительностью.
