Силовые элементы — площадки, фланцы, закладные — воспринимают постоянную нагрузку, а значит, должны быть устойчивы к изгибу, сдвигу и вибрации. В выборе материалов учитывают геометрию профиля, способ соединения, расчетную толщину под заданную нагрузку, поведение в сварке. Проектировщик оценивает узел целиком: сечения, крепеж, условия работы и жесткость в сборке.
Какие элементы используют в силовых конструкциях
Несущие и монтажные элементы подбираются под характер нагрузки: вертикальной, поперечной, точечной. В большинстве случаев конструкция собирается из стандартных позиций металлопроката:
-
Швеллеры и двутавры
Несут вертикальную нагрузку и хорошо работают на изгиб. Используются как стойки, перемычки, подкосы. За счет геометрии выдерживают массу без деформации даже при относительно небольшой толщине стенки. Швеллерами с болтами удобно соединять фланцы и площадки.
-
Равнополочные и неравнополочные уголки
Применяются для стыков, распорок и рам. Могут вариться в короб или работать как одиночный элемент на сжатие.
-
Плоский листовой металл
Используется в качестве фланцев, опорных площадок, закладных, усиливающих накладок. Толщина выбирается в зависимости от нагрузки и типа соединения.
-
Анкерные элементы
Резьбовые шпильки, гнутые стержни, закладные втулки — обеспечивают связь с бетоном или жесткое фиксирование к основанию. Работают как часть узла, распределяя нагрузку между металлом и основанием.
Материалы и сечения
Основные материалы — прокат стандартного сортамента: листовой металл, фасонный профиль, а также гнутые или сварные элементы, если расчет не укладывается в типовые размеры.
-

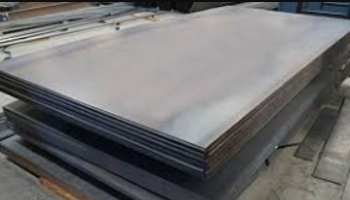

Листовой прокат используют в качестве фланцев, опорных пластин, усиливающих накладок. Толщина — от 6 до 12 мм, реже до 16 мм, в зависимости от узла. Например, при установке оборудования на виброопорах используют лист металлический 10 мм, чтобы исключить прогиб между болтами. Поверхность должна быть ровной, без коробления, иначе соединение будет «гулять» под нагрузкой.
-
Горячекатаный профиль (швеллер, уголок, двутавр) формирует основу жесткости. Выбор сечения зависит от расчета: высоты пролета, распределения усилий, расположения крепежных точек. Иногда профиль усиливают дополнительной накладкой из листа или сварного каркаса.
-
Гнутые элементы используются в легких конструкциях или в ситуациях, где масса критична. Изготавливаются из листа на гибочном оборудовании. Работают хуже на динамику и сильный изгиб, зато дешевле и быстрее в производстве.
-
Комбинированные соединения: лист — как фланец, швеллер — как несущая часть, арматура — как закладной элемент.
Силовые узлы собираются из элементов, рассчитанных под конкретную нагрузку. Каждый материал подбирается с учетом своей роли в конструкции — от распределения массы до восприятия момента изгиба. Толщина, марка стали, тип соединения — все это влияет на поведение конструкции при эксплуатации. Чем точнее учтены параметры в инженерном проекте, тем стабильнее будет работать узел под нагрузкой.
