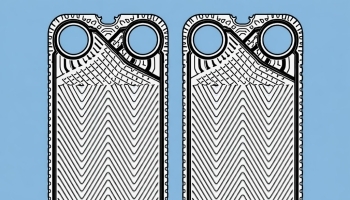

Из какого металла изготавливают пластинчатые теплообменники - выбор в зависимости от применения

Металл пластин определяет срок службы пластинчатого теплообменника (ПТО). Ошибка в выборе приводит к коррозии, течам, внеплановым заменам оборудования. При этом «просто взять нержавейку» – не универсальное решение. Выбор зависит от рабочего вещества, температуры, давления, а также от того, чем будете промывать аппарат.

Какие пластинчатые теплообменники бывают и почему это влияет на выбор металла

Конструкция аппарата напрямую ограничивает доступные варианты. Нельзя выбирать металл пластин отдельно от типа теплообменника.

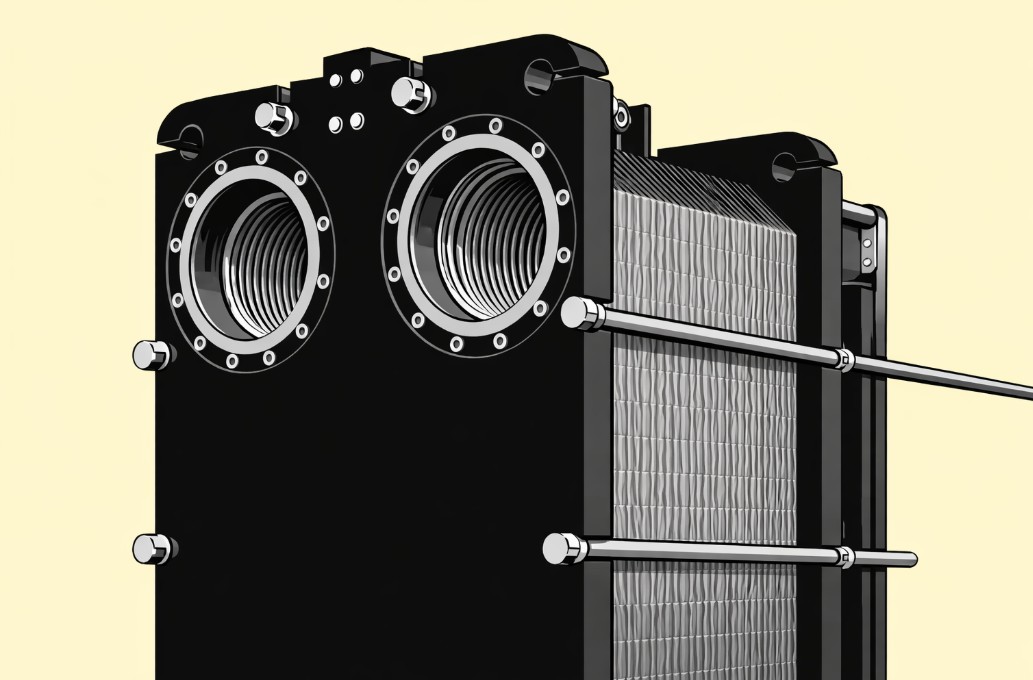

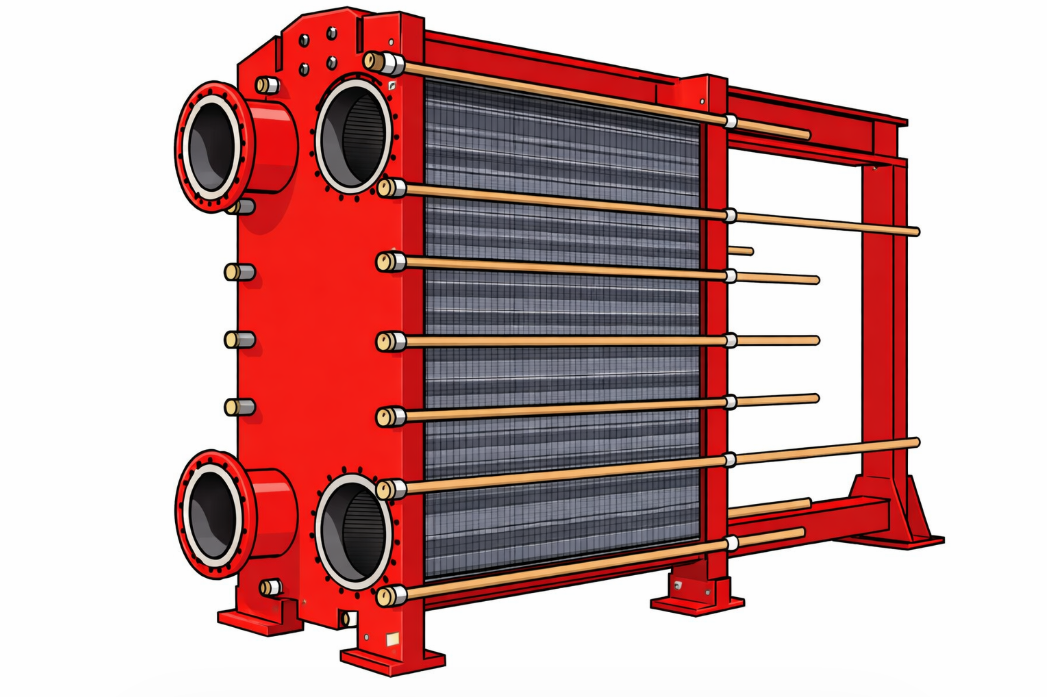

1. Разборные пластинчатые теплообменники состоят из пластин с уплотнительными прокладками. Их можно разобрать, почистить, заменить отдельные элементы. Здесь важен металл теплообменных элементов, а также тип прокладок.

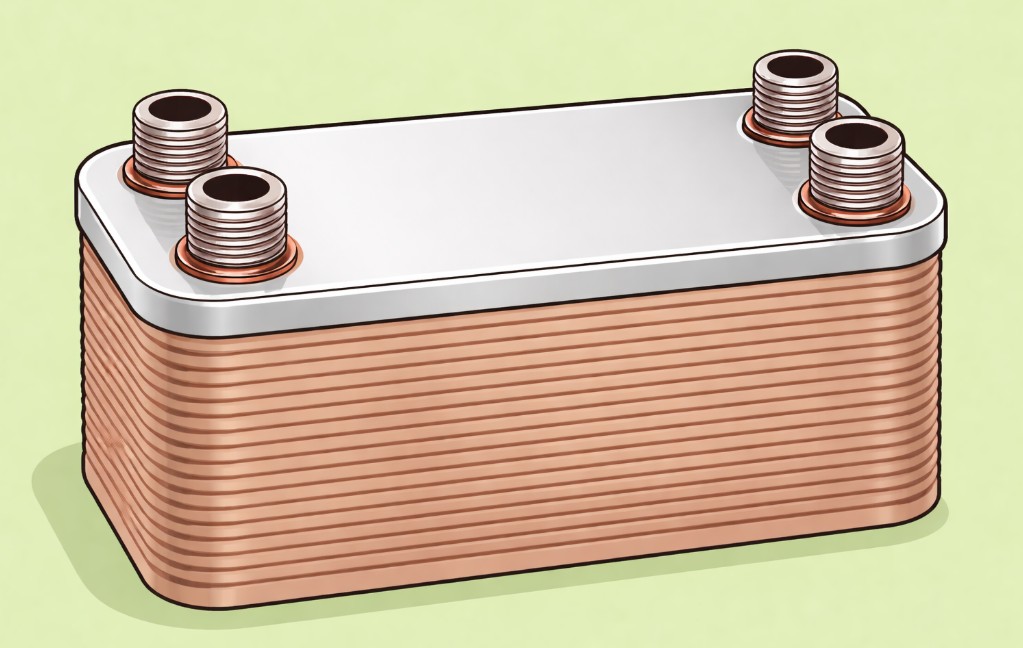

2. Паяные пластинчатые теплообменники – компактные аппараты, где пластины соединены пайкой. Разобрать их нельзя. Критичен не только металл самих поверхностей теплопередачи, но ещё припой: медь или никель.
3. Сварные и полусварные теплообменники применяют для тяжёлых условий: высокого давления, агрессивных веществ, повышенных температур. Конструкция исключает прокладки на стороне опасного контура.
4. Теплообменники без медной пайки – отдельный класс для жидкостей, несовместимых с медью. Пластины соединяются диффузионным методом или сваркой.

Из каких металлов делают пластины для ПТО

Производители предлагают несколько вариантов металлов. Выбор между ними зависит от агрессивности рабочего вещества, условий эксплуатации.

Нержавеющая сталь – базовый вариант

Большинство типовых задач решают коррозионностойкие нержавеющие стали (например, только здесь teploprofi.com 500+ вариантов). В паяных аппаратах это обычно стали аустенитного класса, устойчивые к межкристаллитной коррозии.

Нержавеющая сталь подходит для чистой воды, систем отопления, растворов гликоля. Но называть её универсальной ошибочно. При высоком содержании хлоридов в воде, контакте с морской водой или агрессивной химией обычная нержавейка начинает корродировать. Питтинговая коррозия развивается незаметно, приводит к сквозным повреждениям.

Титан

Титановые пластины устойчивы к хлоридной коррозии, работают там, где нержавеющая сталь служит недолго. Типичные применения титана:

• бассейны с интенсивной хлорной обработкой воды;
• морская, солоноватая вода;
• некоторые химические производства;
• охлаждение оборудования речной водой с высокой минерализацией.

Титан дороже нержавеющей стали в несколько раз. Но если жидкость агрессивна по хлоридам, экономия обернётся ранней заменой аппарата.

Специальные сплавы, высоколегированные стали

Для особо сложных условий (для химической промышленности, фармацевтики, производств с агрессивными веществами) производители предлагают пластины из специальных сплавов.

Примеры:

• 254 SMO – высоколегированная сталь с повышенной стойкостью к питтинговой, щелевой коррозии;
• Hastelloy C-276 – никелевый сплав для концентрированных кислот, хлорсодержащих растворов;
• титан-палладиевые сплавы – для особо агрессивных окислительных жидкостей.

Выбор таких сплавов всегда требует согласования с производителем под конкретную задачу.

Почему важно смотреть не только на металл пластин

Металл – лишь один из факторов надёжности. Не менее важны соединения, уплотнения, которые тоже контактируют с рабочим веществом.

Тип пайки у паяных теплообменников

В паяных аппаратах пластины – только часть конструкции. Не менее важно, чем они соединены.

1. Медная пайка – стандартное решение для воды, гликоля, большинства холодильных агентов. Медь хорошо проводит тепло, обеспечивает надёжное соединение.
2. Никелевая пайка применяется там, где медь нежелательна: для аммиачных холодильных систем, некоторых химических процессов, задач с повышенными требованиями к чистоте.
3. Решения без медной или никелевой пайки нужны для аммиака в пищевой промышленности, фармацевтических производств, процессов, где любые следы металлов припоя недопустимы.

Тип прокладок у разборных теплообменников

В разборных аппаратах слабым звеном часто становится не пластина, а прокладка. Неправильный выбор эластомера ведёт к разбуханию, потере упругости, течам. Основные типы прокладок:

• EPDM – для воды, пара, слабых кислот, щелочей; не подходит для масел, нефтепродуктов;
• и (нитрильный каучук) – для масел, топлив, некоторых углеводородов; ограничен по температуре;
• FKM / Viton – для агрессивных жидкостей, повышенных температур.

Прокладку подбирают не только под рабочее вещество, но также под моющие растворы. Если аппарат будут промывать кислотой, это нужно учесть заранее.

Таблица: Выбор металла ПТО под разные задачи

Типовые ошибки при выборе

Ошибки в подборе обходятся дорого: от потери гарантии до аварийных остановок. Вот что чаще всего идёт не так.

1. Выбрали обычную нержавеющую сталь для воды с высоким содержанием хлоридов – через год-два появились питтинги, течи.
2. Не обратили внимания на тип пайки – поставили аппарат с медью на аммиачный контур.
3. Подобрали пластины правильно, но прокладки оказались несовместимы с рабочим веществом – разбухли после первых недель работы.
4. Забыли про моющие растворы – прокладки выдержали рабочую жидкость, но разрушились после кислотной промывки.
5. Ориентировались только на цену – сэкономили, потеряли на простое, замене.
6. Не учли реальное давление, температуру – аппарат работает на пределе, срок службы сокращается.
7. Не согласовали сплав с производителем – выбрали «похожий» вариант, гарантия аннулирована.
8. Проигнорировали сезонные колебания параметров воды – летом хлориды выше, коррозия ускоряется.

Кому доверить подбор?

Самостоятельно вы можете определить базовые параметры задачи: какое вещество будет проходить через теплообменный аппарат, есть ли в нём хлориды, масла, аммиак или гликоль. Можно понять, нужен ли разборный пластинчатый теплообменник с возможностью чистки или подойдёт компактный паяный.

Финальный же подбор теплообменного оборудования лучше передать специалисту. Он проверит совместимость металла с вашей жидкостью при конкретных температурах. Уточнит, какой тип пайки или прокладок нужен. Выполнит тепловой расчёт, проверит перепад давления. Учтёт режимы загрязнения, периодичность промывок, требования к моющим составам.

Производители дают гарантию при условии правильного подбора. Ошибка – не гарантийный случай. Если рабочее вещество нестандартное или потенциально агрессивное, выбор «на глаз» может стоить дороже, чем консультация, грамотный расчёт.
