Подготовка кромок патрубков и элементов трубопроводов под сварку — это один из ключевых этапов, напрямую влияющих на качество и надежность будущего соединения. Ошибки на этой стадии могут привести к дефектам шва, снижению прочности и нарушению герметичности системы, поэтому все операции выполняются строго по регламенту. Вместе со специалистами компании НПП “Техноком” (https://armoremont.ru) подробнее рассмотрим этот процесс.
В общий комплекс работ по подготовке входят выбор конструктивных параметров соединения, резка труб, формирование кромок, а также их последующая очистка и обезжиривание. Особое значение имеет правильный подбор геометрии разделки и допусков, поскольку именно они определяют удобство выполнения сварки и возможность последующего контроля качества.
Для присоединения трубопроводов к оборудованию на корпусах деталей предусматриваются патрубки с заданными размерами и формой кромок. Их конструкция должна обеспечивать не только выполнение сварочных работ, но и доступ для контроля сварного соединения, а при необходимости — возможность демонтажа или вырезки участка из системы без повреждения соседних элементов.
Типовые формы стыковых соединений, а также размеры разделки кромок и сварных швов устанавливаются нормативными требованиями, в частности ГОСТ 5264. При этом выбор конкретной конфигурации зависит от толщины свариваемых элементов и условий эксплуатации трубопровода.
При соединении деталей с различной толщиной стенок важно обеспечить плавный переход от более толстого элемента к тонкому. Для этого выполняется постепенное утонение с ограничением угла скоса, который не должен превышать 20°. Такие требования позволяют избежать концентрации напряжений в зоне сварного шва и повысить его долговечность.
В случае соединения литых элементов с трубами параметры перехода обычно задаются в конструкторской документации. Допускается выполнение сварки без предварительного утонения более толстой стенки, если разница в толщине не превышает 30% от меньшего значения, но не более 5 мм. При этом форма шва должна обеспечивать равномерное распределение нагрузок.
Отдельное внимание уделяется точности сборки. Смещение кромок в кольцевых соединениях строго ограничивается: при толщине до 20 мм оно не должно превышать 10% толщины тонкого элемента плюс 1 мм, а при большей толщине — не более 15%, но в пределах 5 мм. Соблюдение этих допусков критично для предотвращения дефектов типа непровара и перекоса шва.
Резка труб и формирование кромок в технологических трубопроводах чаще всего выполняются механическим способом. Однако для ряда сталей допускается применение термических методов — газовой, плазменной или воздушно-дуговой резки. При этом обязательно предусматривается припуск на последующую механическую обработку, величина которого определяется нормативно-технической документацией.
Для теплоустойчивых и склонных к закалке сталей процесс резки требует особого подхода. Перед огневой обработкой такие материалы подогреваются до температуры порядка 200–250 °C, а после резки обеспечивается медленное охлаждение, как правило, под слоем теплоизоляции. Это необходимо для предотвращения образования закалочных структур и трещин.
После термической резки кромки подлежат обязательному контролю методами неразрушающей дефектоскопии — капиллярной, магнитопорошковой или травлением. При обнаружении дефектов они удаляются механической зачисткой до полного устранения поврежденного слоя.
Также нормируется отклонение торца трубы от перпендикулярности: чем больше диаметр, тем выше допустимое значение, однако во всех случаях оно остается в строго ограниченных пределах. Это важно для обеспечения правильной сборки и равномерного распределения зазора по всему периметру стыка.
Финишный этап подготовки — очистка и обезжиривание. Кромки и прилегающие участки шириной не менее 20 мм с внутренней и наружной сторон должны быть полностью очищены от ржавчины, окалины, масла и других загрязнений до металлического блеска. Только при таком состоянии поверхности можно гарантировать качественное формирование сварного соединения.
Для трубопроводов, работающих с паром и горячей водой, требования еще более жесткие. Подготовка кромок выполняется либо механической обработкой, либо термической резкой с обязательной последующей доработкой режущим или абразивным инструментом. Глубина снятия слоя после термического воздействия определяется в зависимости от марки стали и ее чувствительности к тепловому циклу.

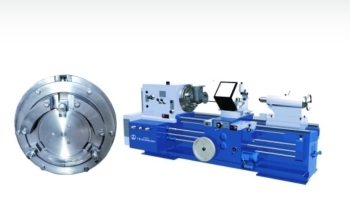

На практике для повышения точности и ускорения работ широко применяется специализированная оснастка для подготовки кромок под сварку, которая позволяет обеспечить стабильное качество разделки, минимизировать человеческий фактор и повысить производительность при подготовке трубопроводных элементов.
