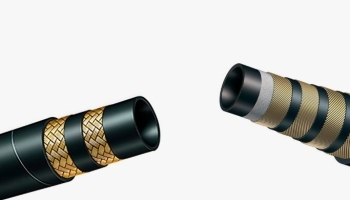

При заказе рукава часто встаёт вопрос: брать рвд с оплёткой или с навивкой? Внешне изделия похожи, но конструктивно это разные шланги с разной ценой, областью применения и ресурсом; чем именно они отличаются и что служит дольше, наглядно разбирают в отдельной статье.
Оплётка — это переплетение стальной проволоки крест-накрест. Слой получается тонким и гибким, такой рукав легко уложить в стеснённых условиях и согнуть малым радиусом. Однооплёточный (1SN) держит 100–250 бар, двухоплёточный (2SN) — 250–400 бар. Это самые массовые рукава для коммунальной, сельхоз- и дорожной техники.
Навивка — это спиральная намотка проволоки в несколько слоёв, обычно четыре или шесть. Получается жёсткий толстостенный шланг с большим радиусом изгиба, держащий до 450 бар и выше при импульсной нагрузке. Спиральные рукава ставят на буровые, прессы и литьевые машины, где давление пульсирует тысячи раз за смену.
Ключевая разница — поведение под импульсами. У оплётки проволока в точках перекрещивания трётся сама о себя и при циклической нагрузке устаёт быстрее. У навивки слои лежат параллельно и почти не трутся, поэтому спираль выдерживает миллионы циклов без потери прочности.
Выбор сводится к трём параметрам: рабочее давление, характер нагрузки и условия монтажа. Для стационарных гидростанций с импульсами берут навивку, для подвижных рукавов на стрелах и в шарнирах — оплётку. И всегда закладывают запас: не менее 25% по рабочему давлению и четырёхкратный по разрыву.
При расчёте линии учитывают не только пиковое, но и пульсирующее давление. Производители указывают для рукава рабочее и испытательное давление, а также число гарантированных импульсных циклов. Для навивки этот ресурс измеряется сотнями тысяч и миллионами циклов, для оплётки он заметно скромнее, поэтому на машинах с частыми срабатываниями гидрораспределителя экономия на классе рукава оборачивается частыми заменами.
Имеет значение и монтаж концевой арматуры. У навивочных рукавов из-за большой толщины стенки применяют муфты с увеличенной длиной обжима, иначе фитинг не удержит давление; у оплёточных важнее точность диаметра матрицы. В обоих случаях обжим выполняют на калиброванном прессе и контролируют диаметр заделки штангенциркулем — кустарная опрессовка сводит на нет все преимущества дорогого рукава. На практике это означает простое правило: класс рукава выбирают не по текущей нагрузке, а с расчётом на самый тяжёлый режим, который линия встретит за весь срок службы.
