Этапы производства и сборки специального бандажировочного станка мод. РТ5004 для РЖД

Дмитрий Алексеев01 апреля 2020 time 18:42 раздел:Главная Пресс-релизы

Бандажировочный специальный станок РТ5004

Станок бандажировочный специальный РТ5004 предназначен для бандажировки якорей стеклолентой, а также для продорожки коллекторов электрических машин.

На станке возможно бандажирование якорей электродвигателей диаметром до 800 мм и общей длиной до 3000 мм при установке в центрах передней и задней бабок.

Станок подлежат применению в локомотивных депо и заводах, занимающихся ремонтом электрических машин.

  • Размер шрифта
  • просмотровсегодня: 1 всего: 356
  • комментариев: 0добавить комментарий

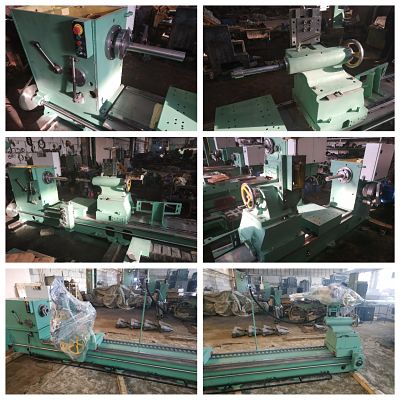

Этапы производства и сборки специального бандажировочного станка мод. РТ5004 для РЖД

Этапы производства и сборки специального бандажировочного станка мод. РТ5004 для РЖД





Бандажировочный специальный станок РТ5004

Станок бандажировочный специальный РТ5004 предназначен для бандажировки якорей стеклолентой, а также для продорожки коллекторов электрических машин.

На станке возможно бандажирование якорей электродвигателей диаметром до 800 мм и общей длиной до 3000 мм при установке в центрах передней и задней бабок.

Станок подлежат применению в локомотивных депо и заводах, занимающихся ремонтом электрических машин.


Станок бандажировочный РТ5004 Технические характеристики

Наибольший диаметр заготовки, мм:

устанавливаемой над станиной 800

Наибольший диаметр устанавливаемой заготовки в патроне, мм:

в прямых кулачках 140

в обратных кулачках 310

Наибольшее расстояние между центрами, мм 3000

Наибольшее перемещение каретки, мм 2500

Частота вращения шпинделя, об/мин 10 (20)

Количество скоростей шпинделя 2

Величина продольных подач, мм/об 0,8;1;1,5;2;2,5;3

Наибольшая ширина устанавливаемой стеклоленты, мм 30*

Натяжение стеклоленты, кН 1,5-1,8*

Величина перемещения приспособления для продорожки, мм:

в горизонтальном направлении 400*

в вертикальном направлении 100*

Мощность главного привода, кВт 3,2/5,3

Габаритные размеры, мм:

длина 4930;4960*

ширина 1550

высота 1720;1610*

Масса, кг 3975;4100*

Cуммарная мощность электродвигателей, кВт 5,85

примечания

* - для станка РТ5004
