Станочные муфты: какие бывают и как подобрать по валу и передаваемому моменту

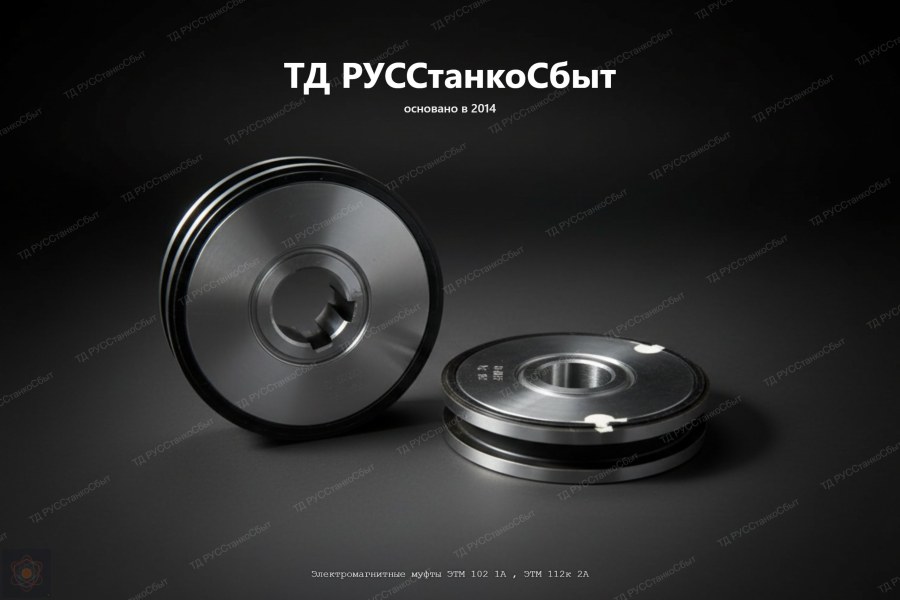

Муфта — деталь или узел, соединяющий два вала (или вал и корпусной элемент привода) для передачи вращения между ними. На токарном станке муфты применяются в приводе главного движения, в цепях подачи, в приводах ШВП станков с ЧПУ и в узлах ручного управления. Разные типы муфт решают разные задачи: одни просто передают момент между соосными валами, другие компенсируют небольшую несоосность, третьи защищают привод от поломки при перегрузке. Ниже — основные типы станочных муфт, их функции и на что смотреть при подборе замены.

Основные типы станочных муфт

Краткий ответ. В станочном приводе применяются жёсткие муфты для строго соосных валов, упругие муфты с компенсирующим элементом для небольшой несоосности и вибрации, кулачковые (зубчатые) муфты для включения-выключения передачи и предохранительные (фрикционные или срезные) муфты для защиты привода от перегрузки.

Предохранительная муфта занимает особое место: её задача — сработать (срезать штифт или провернуться на шариковых фиксаторах) до того, как перегрузка повредит более дорогие детали привода — вал, зубчатую передачу или подшипники. После срабатывания срезная муфта требует замены разрушенного элемента (штифта, шпонки), а не всей муфты целиком, что делает такие муфты экономически оправданной защитой узла.

Разница между жёсткой и упругой муфтой при монтаже

Краткий ответ. Жёсткая муфта требует точной соосности соединяемых валов при монтаже, поскольку не имеет компенсирующего элемента; упругая муфта допускает небольшое радиальное, угловое или осевое отклонение за счёт деформации своего эластичного элемента.

Установка жёсткой муфты без выверки соосности валов приводит к постоянной знакопеременной нагрузке на подшипники обоих валов и ускоренному их износу — поэтому такие муфты применяются там, где соосность обеспечена конструкцией узла (например, при жёстком креплении корпусов на общей плите). Упругая муфта, напротив, специально закладывается в конструкцию там, где полностью исключить небольшое смещение валов при сборке или тепловом расширении сложно — например, при соединении вала электродвигателя с валом редуктора привода. Эластичный элемент упругой муфты со временем стареет: теряет упругость, трескается, а при значительном разрушении муфта начинает передавать момент рывками, что проявляется вибрацией и шумом привода.

Подбор муфты по параметрам вала и нагрузки

Краткий ответ. Для подбора муфты необходимы диаметры посадочных отверстий под оба вала, тип соединения с валом (шпоночное, шлицевое или посадка с натягом), передаваемый крутящий момент и допустимая несоосность соединяемых валов.

Диаметр посадочного отверстия муфты должен точно соответствовать диаметру вала в месте установки — как заниженный, так и завышенный диаметр посадки нарушает передачу момента и вызывает проворачивание или биение. Способ соединения с валом (шпонка, шлицы, посадка с натягом или зажимные винты) определяет, как муфта фиксируется от проворота относительно вала — этот параметр обязательно нужно уточнять при заказе, поскольку внешне схожие муфты могут иметь разные способы крепления. Передаваемый крутящий момент определяет типоразмер муфты в целом: муфта, рассчитанная на меньший момент, чем реально передаётся приводом, будет разрушаться преждевременно, а избыточно мощная муфта — не критична функционально, но неоправданно увеличивает габариты и массу узла.

Типичные неисправности муфт

Краткий ответ. Чаще всего изнашивается посадка муфты на валу (ослабление шпоночного или шлицевого соединения), у упругих муфт — сам эластичный элемент, у предохранительных — срезной штифт или шариковый фиксатор, что при штатной перегрузке является нормальным режимом работы, а не поломкой.

Ослабление посадки муфты на валу проявляется люфтом и характерным стуком при реверсе направления вращения — деталь при этом может выглядеть внешне исправной, но фактически проскальзывает относительно вала под нагрузкой. У кулачковых муфт торцевые зубья или кулачки, работающие в режиме частого включения-выключения, постепенно выкрашиваются, из-за чего механизм перестаёт полностью включать передачу или произвольно выключается под нагрузкой. Срабатывание предохранительной муфты (срез штифта, проскальзывание шариков) при кратковременной перегрузке — штатный защитный режим; регулярное же частое срабатывание указывает не на неисправность самой муфты, а на системную перегрузку привода, которую стоит устранять отдельно.

Как заказать станочную муфту

Краткий ответ. Для заказа муфты по шифру достаточно паспортного обозначения узла станка; без шифра — тип муфты, диаметры посадочных отверстий под оба вала, способ крепления к валу и передаваемый крутящий момент.

Шарико-винтовые пары приводов подач станков с ЧПУ, соединяемые с валом двигателя как раз через муфту, разобраны в статье «Шарико-винтовые пары (ШВП) для станков с ЧПУ: устройство и подбор». Патроны и кулачки — узел на другом конце кинематической цепи станка, разобран в статье «Патроны токарные и кулачки: типы, посадки, ремонт». Порядок заказа детали по шифру — в статье «Как заказать запчасть по шифру», изготовление или подбор аналога муфты при отсутствии оригинальной документации — в статье «Изготовление деталей по чертежу и образцу».

Подобрать деталь: https://td-rss.ru/catalog · https://td-rss.ru/contacts

Заказ и поставка

Поставка запчастей для токарных станков из Москвы и Рязани.

Номенклатура: валы, вал-рейки, вал-шестерни, ходовые винты, гайки маточные, диски фрикционные, зубчатые и конические колёса, червячные пары, обгонные и фрикционные муфты, шкивы, электромуфты, ШВП, резцедержатели, револьверные головки, оснастка для патронов.

Модели: 1М63, 1М63Н, 163, ДИП-300, 1Н65, 16К20, 16К40, 1К62, РТ983, 1П756ДФ3, РТ117, РТ817, 16М30Ф3, РТ301, UBB112 и другие.

- Email: zakaz@td-rss.ru

- Сайт: https://td-rss.ru

Поставка — ТД РУССтанкоСбыт.

Частые вопросы

Какие основные типы станочных муфт существуют?

Жёсткие, упругие, кулачковые (зубчатые), фрикционные и предохранительные (срезные или шариковые) муфты — каждый тип решает свою функциональную задачу в приводе.

Зачем нужна упругая муфта вместо жёсткой?

Упругая муфта компенсирует небольшую несоосность и тепловое расширение соединяемых валов за счёт деформации эластичного элемента, чего жёсткая муфта не позволяет.

Что происходит при срабатывании предохранительной муфты?

Срезается штифт или проскальзывают шариковые фиксаторы, защищая привод от поломки при перегрузке — это штатный защитный режим, требующий замены только сработавшего элемента.

Что чаще всего изнашивается в муфте первым?

Посадка муфты на валу (шпоночное или шлицевое соединение) и, у упругих муфт, сам эластичный компенсирующий элемент.

Что нужно знать для подбора муфты по валу?

Диаметры посадочных отверстий под оба вала, способ соединения с валом, передаваемый крутящий момент и допустимую несоосность.

Регулярное срабатывание предохранительной муфты — это поломка?

Само срабатывание — нет, это штатный защитный режим; но частое повторение указывает на системную перегрузку привода, которую стоит устранить отдельно.

Можно ли поставить жёсткую муфту вместо упругой?

Только если конструкция узла гарантирует точную соосность валов без смещения при сборке и эксплуатации — иначе такая замена ускорит износ подшипников.

Как заказать муфту без шифра?

По измеренным параметрам вала, типу соединения и требуемому моменту — порядок оформления заявки описан в статье «Как заказать запчасть по шифру».
