Вентиляторные градирни являются важным элементом охлаждающих систем, которые позволяют эффективно охлаждать воду, циркулирующую в оборотных системах водоснабжения. В этой статье мы расскажем о принципе работы вентиляторных градирен и их преимуществах.
Градирни - это специальные сооружения, предназначенные для охлаждения воды, которая используется в охлаждающих системах оборотного водоснабжения. Оборотная система водоснабжения основана на использовании воды в качестве хладагента для охлаждения различного теплообменного оборудования. Применение градирен имеет ряд преимуществ, среди которых экономия природной воды в 25-50 раз по сравнению с прямоточными системами и предотвращение теплового загрязнения водоемов.
Охлаждение воды в градирнях осуществляется за счет испарения воды с поверхности оросительных устройств под воздействием атмосферного воздуха и передачи тепла. Горячая вода от потребителя поступает по трубам в водораспределительную систему, которая обеспечивает равномерное распределение воды по всей площади оросителя. На оросительных устройствах образуется пленка воды, с поверхности которой происходит испарение воздухом, создавая эффект охлаждения.

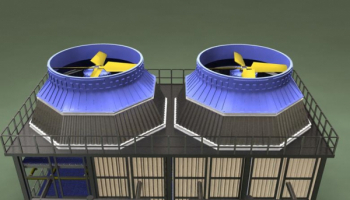

Главными элементами вентиляторных градирен являются водосборный резервуар, служащий одновременно фундаментом градирни, корпус градирни, ороситель, водораспределительная система, водоуловитель, межсекционные и ветровые перегородки, рабочие колеса, корпус вентилятора и привод вентилятора. Они взаимодействуют для обеспечения эффективного охлаждения воды.
Потери воды при охлаждении на градирнях составляют обычно не более 5%, которые компенсируются посредством подпитки. Эффективность охлаждения вентиляторных градирен может регулироваться изменением подачи воздуха вентиляторами. Идеальным пределом охлаждения вода в градирне является температура наружного воздуха по смоченному термометру, а на практике предел охлаждения составляет температуру влажного термометра плюс 3°C.
Работающая градирня выбрасывает в атмосферу воздух, насыщенный водяными парами и содержащий капельки воды размером 100-500 мкм. Чтобы предотвратить унос капель воды выше системы водораспределения, устанавливается слой водоуловителей.
Охлажденная вода после прохождения градирни поступает в водосборный резервуар и далее подается на технологию с помощью насосов.
Вентиляторные градирни являются надежными и эффективными системами охлаждения, обеспечивающими необходимую температуру воды для эффективной работы теплообменного оборудования. Их использование позволяет существенно снизить потребление природной воды и предотвратить негативное воздействие на окружающую среду.
Теперь, когда вы понимаете принцип работы и преимущества вентиляторных градирен, вы можете лучше оценить их важность в охлаждающих системах и применить их для эффективного управления теплом и водоснабжением в различных промышленных и коммерческих секторах.
