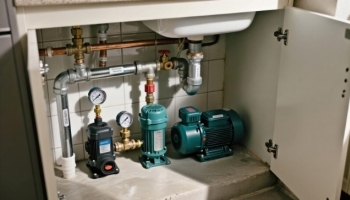

Запускаете новую систему или модернизируете старую? Одним из ключевых факторов надежности и экономической эффективности вашей насосной станции является правильный подбор диаметра труб для приобретения насоса. Ошибка на этом этапе может стоить вам тысяч рублей ежегодно на перерасходе электроэнергии и ремонте. Мы поможем разобраться, как сделать правильный выбор.
Почему размер имеет значение? Экономия против производительности
Диаметр трубы — это не просто цифра в спецификации. Это прямой путь к оптимизации ваших затрат:
- Труба слишком мала? Высокая скорость потока вызывает огромное гидравлическое сопротивление. Ваш насос работает на износ, чтобы продавить жидкость, потребляет больше электричества и выходит из строя раньше срока.
- Труба слишком велика? Вы переплатили за материалы и монтаж, но получили застойные зоны и низкую эффективность системы. Вложения не окупаются.
Золотая середина — это оптимальная скорость потока (1-3 м/с), при которой система работает с максимальным КПД и минимальными эксплуатационными расходами.
3 простых шага для предварительного расчета
Следуйте этому алгоритму, чтобы избежать грубых ошибок при проектировании:
Шаг 1. Определите расход вашей системы (Q)
Это количество жидкости, которое необходимо перекачать за единицу времени (м³/час или л/с). Данные можно взять из паспорта насоса или техзадания.
Шаг 2. Вспомните главную формулу
Основная формула для расчета внутреннего диаметра (d):
d = √( (4 · Q) / (π · v) )
где v — рекомендуемая скорость потока (м/с).
Шаг 3. Подставьте значения и получите результат
Например, для насоса с расходом 50 м³/час (0.0139 м³/с) и целевой скоростью 2 м/с:
d = √( (4 · 0.0139) / (3.14 · 2) ) ≈ 0.094 м или 94 мм.
Выбирайте трубу со стандартным внутренним диаметром, ближайшим к расчетному в большую сторону (например, DN100).

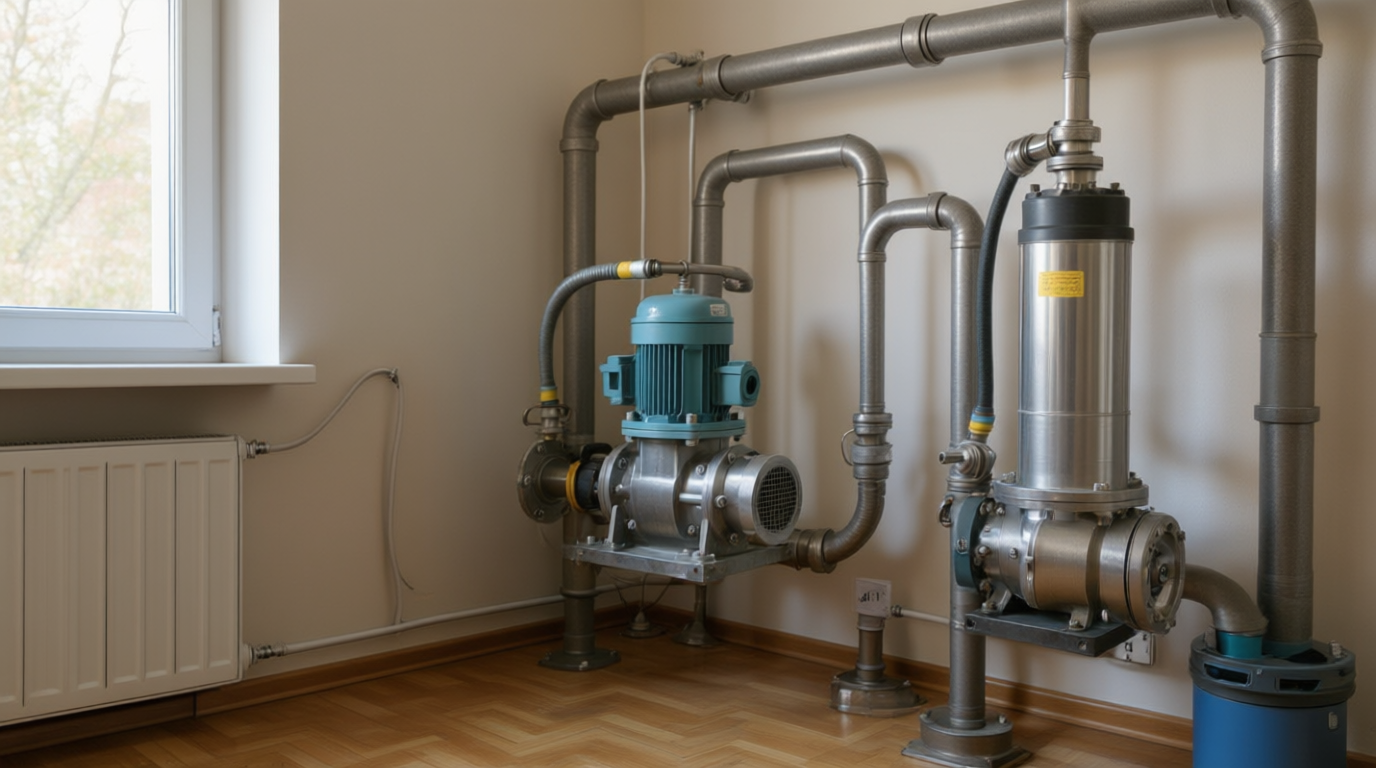

Советы для разных типов насосов
Сводная таблица для быстрого старта:
| Тип насоса | Участок системы | Наша рекомендация по скорости | Что будет при ошибке? |
|---|---|---|---|
| Центробежный | Всасывание | 0.5 – 1.5 м/с | Кавитация, разрушение крыльчатки |
| Центробежный | Нагнетание | 1.5 – 3.0 м/с | Перегрузка двигателя, высокий счет за электричество |
| Поршневой | Нагнетание | 0.5 – 1.5 м/с | Вибрации, шум, быстрый износ соединений |
| Скважинный | Вся линия | 1.0 – 2.0 м/с | Снижение дебита скважины, работа всухую |
Не хотите разбираться в формулах? Доверьтесь профессионалам!
На итоговую производительность системы влияет десяток факторов: материал труб, количество поворотов, запорная арматура, температура и вязкость жидкости.
Выбор насоса — это не только подбор модели по каталогу. Это комплексный расчет, где характеристики насоса должны идеально соответствовать параметрам вашей водопроводной системы. Даже самый дорогой и технологичный насос будет работать неэффективно или выйдет из строя, если не учесть эти критически важные факторы.
1. Материал труб: шероховатость и сопротивление
Внутренняя поверхность трубы напрямую влияет на величину гидравлического сопротивления. Разные материалы имеют разную шероховатость, что значительно сказывается на потерях напора.
| Материал трубы | Коэффициент шероховатости (мм) | Влияние на производительность | Рекомендации |
|---|---|---|---|
| Полипропилен (PPR), сшитый полиэтилен (PEX) | 0.001-0.007 | Минимальные потери напора. Гладкая внутренняя поверхность обеспечивает высокую пропускную способность. | Идеальный выбор для новых систем. Позволяет использовать насосы меньшей мощности. |
| Новая стальная (оцинкованная) | 0.1-0.15 | Умеренные потери. Со временем шероховатость увеличивается из-за коррозии и отложений. | Учитывайте возраст системы. Для старых труб закладывайте запас по мощности 15-20%. |
| Чугунная (бывшая в употреблении) | 0.8-1.25 | Очень высокие потери напора. Внутренний слой зарастает минеральными отложениями и ржавчиной. | Требуется насос со значительным запасом по напору. Лучшее решение — замена участков труб. |
2. Конфигурация системы: повороты, арматура и фитинги
Каждый элемент, меняющий направление или сечение потока, создает местное гидравлическое сопротивление (потери напора).
- Повороты и отводы:
- Плавный отвод 90°: минимальные потери.
- Резкий прямой угол: потери эквивалентны потере напора на 0.6-1.2 метра прямого трубопровода.
- Чем больше поворотов, тем более мощный насос вам потребуется.

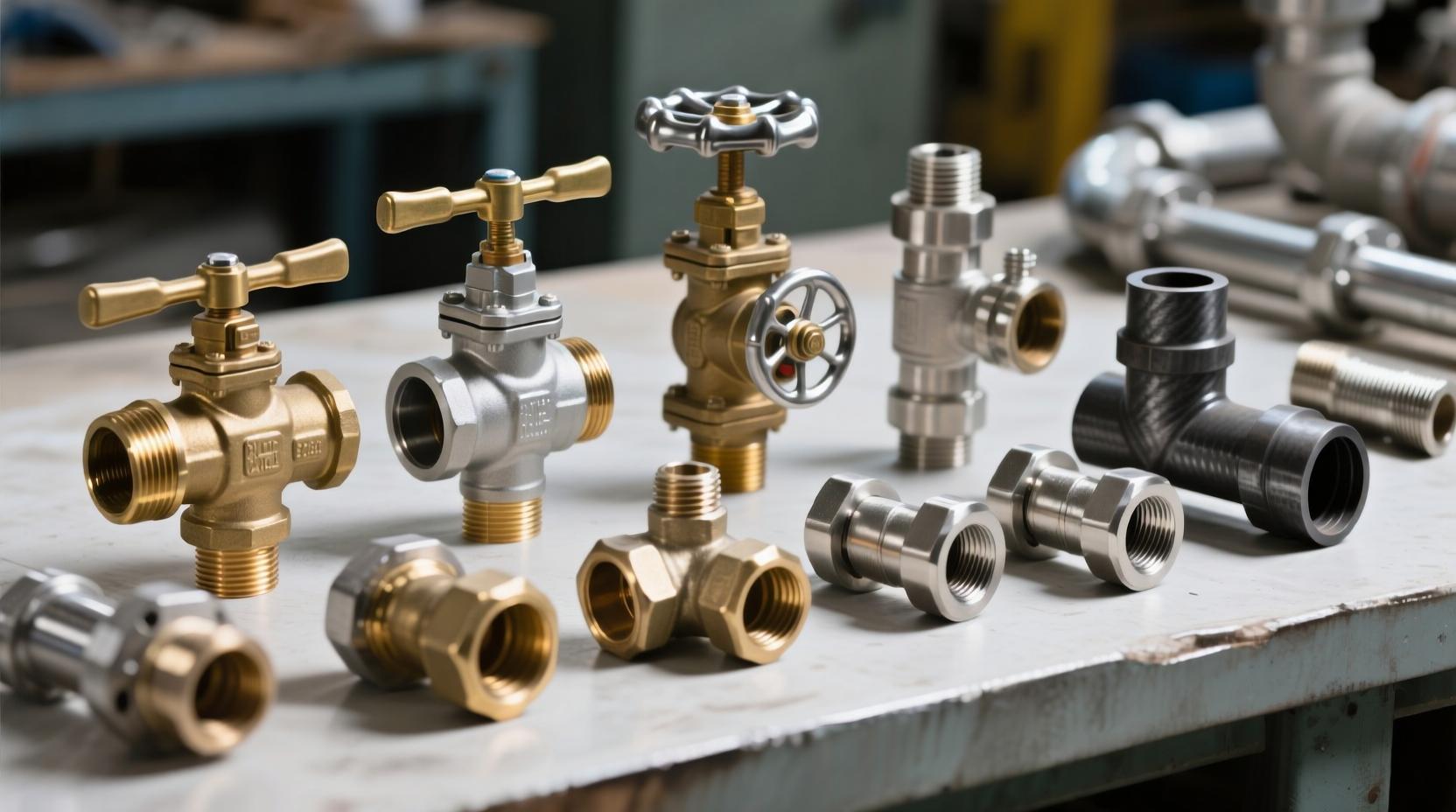

- Запорная и регулирующая арматура:
- Задвижка (полностью открытая): незначительные потери.
- Шаровой кран: минимальные потери.
- Обратный клапан: создает постоянное дополнительное сопротивление. Потери могут достигать 0.3-1.5 метра напора в зависимости от конструкции (пружинный выше, поворотный ниже).
- Фильтры и грязевики: Требуют регулярной очистки. Засоренный фильтр может полностью остановить работу системы. Всегда устанавливайте манометры до и после фильтра для контроля загрязнения.
3. Температура жидкости
Температура влияет на ключевые физические свойства жидкости, что напрямую сказывается на работе насоса.
- Повышение температуры → снижение плотности и вязкости жидкости. Насосу требуется МЕНЬШЕ мощности для перекачивания горячей воды по сравнению с холодной (при прочих равных условиях).
- Главная опасность — кавитация. При нагреве жидкость легче испаряется. Если давление на входе в насос упадет ниже давления насыщенных паров жидкости, возникнут кавитационные пузырьки. Их схлопывание вызывает гидравлические удары, разрушающие крыльчатку и внутренние элементы насоса. Для горячих жидкостей критически важен достаточный диаметр и минимальная длина всасывающей магистрали.
4. Вязкость жидкости
Этот параметр критически важен при перекачивании не воды, а других жидкостей.
- Вода (вязкость ~1 сПз): Стандарт, для которого рассчитаны большинство бытовых и промышленных насосов.
- Гликолевые смеси (антифриз), масла, пульпы, пищевые продукты (мед, сиропы): Имеют повышенную вязкость.
- Чем выше вязкость, тем выше сопротивление потоку. Насосу требуется БОЛЬШЕ мощности для продавливания жидкости через трубопровод.
- Для вязких жидкостей НЕ подходят стандартные центробежные насосы. Требуются специальные конструкции — винтовые (шнековые), шестеренные или поршневые насосы.
Практический вывод: что делать?
- Составьте схему системы: Укажите длину всех участков, подсчитайте количество всех отводов, кранов, клапанов и фильтров.
- Уточните свойства жидкости: Что вы перекачиваете? Воду, антифриз, что-то еще? Какова ее температура и вязкость?
- Оцените состояние и материал труб: Новые пластиковые или старые стальные? Это даст понимание о шероховатости.
- Проведите детальный гидравлический расчет с учетом ВСЕХ этих факторов или доверьте это нашим инженерам.
Негативные последствия ошибки: Перегрузка и перегрев двигателя, повышенный расход электроэнергии, кавитация и разрушение крыльчатки, шум, вибрация и преждевременный выход насоса из строя.
Правильный учет всех параметров системы — это не просто теория. Это прямая экономия на стоимости оборудования (можно выбрать менее мощную модель) и на последующих эксплуатационных расходах.
